產品簡介
HW-855加工中心配備X、Y、Z三坐標進給軸和伺服電機驅動的主軸，刀庫容量可選32/24把。設計成熟，加寬鞍座，油水分離底座防切削液劣化，一體成型鑄件底座便于排屑，防漏水。
產品分類
相關文章
HW-855加工中心特點：
配備X、Y、Z三坐標進給軸和伺服電機驅動的主軸，刀庫容量可 選32/24把。設計成熟，加寬鞍座，油水分離底座防切削液劣化，一體成型鑄 件底座便于排屑，防漏水。
主軸頭肋骨結構強化，提供穩定支持。適用于大型零件和模具加工，一次裝 夾實現多工序加工，如鉆、鏜、攻絲等。可選配主軸中心出水，支持強力切 削、高速 定位、自動排屑。加高人字型立柱設 計，可加裝 第四/五軸，實現 360°翻轉加工，減少裝夾誤差，提升加工效率和工件質量。
機床配置說明：
系統部分：
·選用日本發那科，日本三菱，德國西門子系統柜;
·電器部分選擇德國施耐德等國際品牌。
機床部分：
·光機設計結構引入日本，德國技術；
·樹脂砂鑄件，優質鑄鐵；
·中國臺灣主軸，增壓缸，主軸電擊皮帶輪及主軸皮帶(方滑枕頂部采用皮帶傳動方式時)；
·德國mayr聯軸器(方滑枕頂部采用直聯傳動方式時)；
·進口滾珠絲桿及精密鎖緊螺母(絲桿為中國臺灣PMI、HIWIN、西班牙SHUTON、BSG、 IPIRANGA，德國1+F，鎖緊螺母為合灣YINSH)；
·進口線性導軌(中國臺灣銀泰，上銀，德國Rexroth、INA，日本NSK、IKO)滑動導軌龍門貼塑 皮采用進口寶色霞板貼塑皮；
·進口軸承(日本NSK，德國FAG，日本NTN)。
HW-855加工中心技術參數：
| HW-850 | HW-855 | HW-857 | HW-960 | HW-1167 | HW-1270 | HW-1370 | HW-1380 | HW-1580 | ||
| 工作臺規格 | 單位 | |||||||||
| 工作臺尺(軸方向) | MM | 1100 | 1000 | 1000 | 1000 | 1200 | 1400 | 1400 | 1400 | 1700 |
| 工作臺尺(Y軸方向) | MM | 500 | 550 | 550 | 600 | 600 | 700 | 700 | 800 | 800 |
| 工作臺形槽尺寸 | MM | 3-18×85 | 5-18×90 | 5-18x100 | 5-18x125 | 5-18x100 | 5-18x125 | 5-18×140 | 5-18x140 | 5-18x150 |
| X軸行程(左右) | MM | 800 | 800 | 800 | 900 | 1100 | 1200 | 1300 | 1300 | 1500 |
| Y軸行程(前后) | MM | 500 | 550 | 550 | 600 | 650 | 700 | 700 | 800 | 800 |
| Z軸行程(上下) | MM | 600 | 550 | 796 | 600 | 600 | 700 | 700 | 800 | 700 |
| 主軸鼻端工作臺蹈離 | MM | 50-830(換刀點790120-670(換刀點650150-8350(換刀點790)120-720(換刀點700) | 130-730 | 150-850 | 150-850 | 120-920 | 180-880 | |||
| 主軸中心至立柱軌道面距離 | MM | 525 | 590 | 580 | 677 | 650 | 762 | 762 | 860 | 951 |
| 工作臺最大載重 | KG | 500 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1500 |
| 主軸規格 | 單位 | |||||||||
| 主軸轉速 | RPM | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 6000 |
| 主軸傳速 | RPM | · | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | ||
| 主軸內孔維度 | BT | BT40-140 | BT40-150長鼻 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 | BT50 |
| 進給內容 | 單位 | |||||||||
| G00快速進給(XY/Z軸)M | MIN | 36/36/36 | 36/36/36 | 36/36/36 | 36/36/24 | 36/36/36 | 36/36/36 | 32/32/32 | 20/20/20 | 20/20/20 |
| G01切削進給 M | MMN | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 |
| 滾珠絲桿規格 | MM | 4016 | 4016 | 4016 | 4016 | 4012 | 4012 | 4012 | 5010 | 5010 |
| X軸線軌規格 | MM | 35滾柱2/4 | 45滾柱2/4 | 45滾柱2/4 | 35滾柱2/4 | 35滾柱2/6 | 45滾柱2/6 | 45滾柱2/6 | 45滾柱2/6 | 55滾柱2/6 |
| Y軸線軌規格 | MM | 35滾柱2/4 | 45滾柱2/4 | 45滾柱2/4 | 45滾柱2/4 | 45滾柱2/4 | 45滾柱2/4 | 45滾柱2/4 | 45滾柱4/8 | 45滾柱4/8 |
| Z軸線軌規格 | MM | 35滾柱2/4 | 45滾柱2/6 | 45滾柱2/6 | 45滾柱2/4 | 45滾柱2/6 | 45滾柱2/6 | 45滾柱2/6 | 45滾柱2/6 | 55滾柱2/6 |
| 刀庫系統 | 單位 | |||||||||
| 刀庫結構/數量 | 刀臂式24 | 刀臂式24 | 刀臂式24 | 刀臂式24 | 刀臂式24 | 刀臂式24 | 刀臂式24 | 刀臂式24 | 刀臂式24 | |
| 換刀時間 | MM | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 |
| 最大刀具重量 | KGS | 4 | 8 | 8 | 8 | 8 | 10 | 12 | 18 | 18 |
| 油氣壓系統 | 單位 | |||||||||
| 空氣壓力 | KGMM | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 |
| 潤滑油量 | L | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| 電源容量 | KW | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 |
| 冷卻容量 | L | 250 | 250 | 250 | 250 | 300 | 300 | 300 | 370 | 370 |
| 外形規格 | 單位 | |||||||||
| 整機重量 | KG | 5200 | 5500 | 5500 | 5800 | 7800 | 8200 | 9200 | 9800 | 11000 |
| 機器長度(左右) | MM | 2280 | 2685 | 2420 | 2500 | 3100 | 3500 | 3850 | 4200 | 4200 |
| 機器寬度(前后) | MM | 2250(外加水箱520) | 2645(外加水箱3500) | 2280(外加水箱630) | 2150外加水箱350) | 2590L外加水箱3400 | 2550外加水箱350) | 2750外加水箱350)3 | 800外加水箱350)3 | 200外加水箱350) |
| 機器高度(上下) | MM | 2940 | 2900 | 3050 | 2970 | 2850 | 2900 | 3000 | 3300 | 4000 |
| 排屑方式(選配) | · | 單鏈板 | 單鏈板 | 單鏈板 | 單鏈板 | 單鏈板 | 單鏈板 | 單鏈板 | 單鏈板 | 單鏈板 |
| 排屑方式(選配) | · | 雙螺桿 | 雙螺桿 | 雙螺桿 | 雙螺桿 | 雙螺桿 | 雙螺桿 | |||

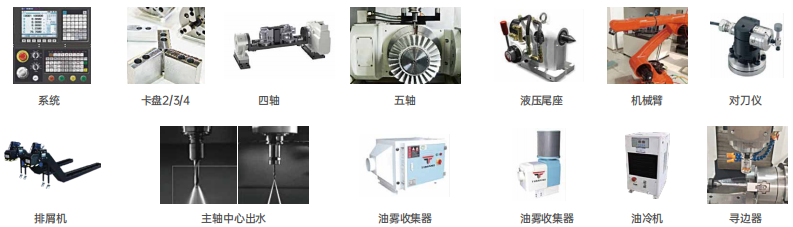

選配項：
